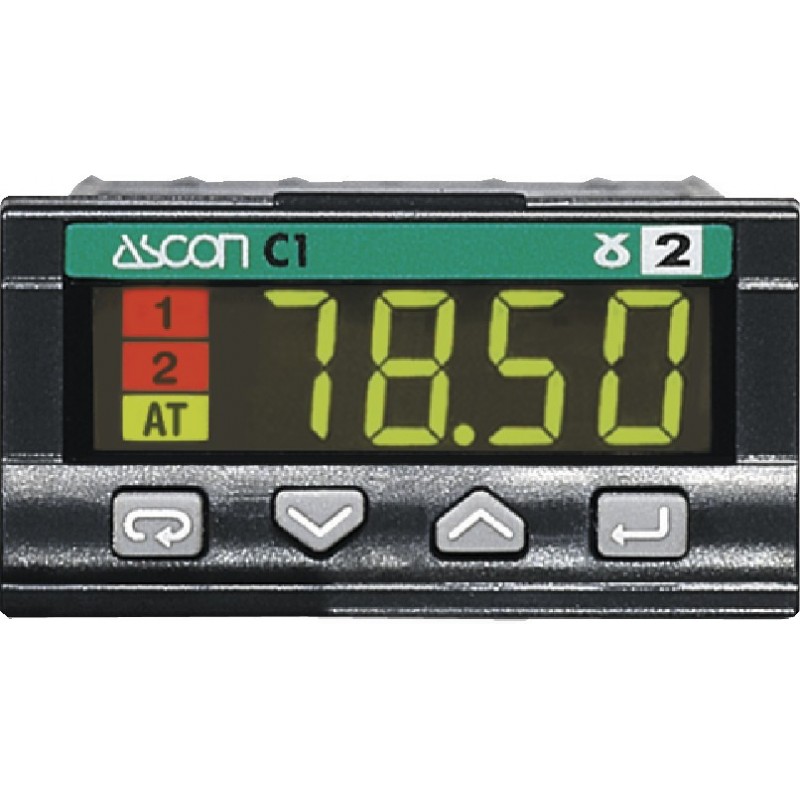

Regulátor teploty C1, C13050-0000, 48x48mm

Regulátor teploty C1, C13050-0000, 48x48mm Zobrazit větší
* obrázek má pouze ilustrační charakter

Nové zboží

Skladem u dodavatele

Dodání do 3-5 pracovních dnů

9800

Napájení: 85-264V AC, rozměry: 48x48 mm, výstup: OP1 - relé, RS485 Modbus

Více informací

9 800 Kč
11 858 Kč (s DPH)

Poptávka zboží
Regulátor teploty C1, C13050-0000, 48x48mm

Regulátor teploty C1, C13050-0000, 48x48mm

Napájení: 85-264V AC, rozměry: 48x48 mm, výstup: OP1 - relé, RS485 Modbus

* Povinná pole

  nebo  Zrušit

Více informací
VstupyVýstupy
Termočlánky J, K, T, S
Termočlánky L
podle IEC 584
podle DIN 43710
Hlavní výstup OP1 nebo OP2
Vnitřní komp. studeného
konce
0 až 50°CVýstupní relé1 spínací kont. 2A/250Vst
Odpor vedení150Ω max.Výstupní triak1A/250Vst (odporová zátěž)
Přesnost měření0,25%±1digit(pro tepl.čidla)
0,1%±1digit(pro mV a mA)
Pomocný výstup OP2 nebo OP1
Odchylka měření<2μV/°C okolní teploty
<0,5μV/100Ω odporu vedení
Logický napěťový
úroveň 0
úroveň 1

0,5V ss (neizolovaný)
5V ss, 30 mA max.
Odporové teploměry
Pt100
2- nebo 3-vodičovépřipojení
-podle DIN 43760
Poznámka: Oba výstupy je možné konfigurovat
jako hlavní nebo pomocný výstup.
Odpor vedení20Ω max.Typ alarmu:
odchylka
pásmo
nezávislý

v celém rozsahu
od 0 až do plného rozsahu
v celém rozsahu
Přesnost měření0,2%Napájecí zdroj pro
převodník
18V ss, 30 mA max.
Odchylka měření<0,1°C/10°C okolní teploty
<0,1°C/10Ω odporu vedení
ss proud a napětí
Regulační charakteristiky
Vstupní odpor>10MΩ(0/4 - 20mA s ext.bočníkem 2,5Ω)
>10MΩ(0/10 - 50mV)
Regulační algoritmusP, PI, PD, PID nebo ZAP–VYP
Odchylka měření<0,1% při 20°C okolní teplotyPásmo proporcionality0,5 až 999,9%
Typy vstupuIntegrační časová konstanta0,1 až 100 min
Vstup:Rozsah:Derivační časová konstanta0,01 až 10 min
Odp.tepl.:Pt100-99,9 až +300,0°C
-200 až +600°C
Čas cyklu1 až 200 s
Termočlánky:L0 až +600°CAutomatická korekce
překročení
0,01 až 1,00
J0 až +600°CHystereze0,1 až 10% pro VYP-ZAP
T-200 až +400°CSériová komunikace
K0 až +1200°CTypRS485 dvouvodičové připojení
S0 až +1600°CProtokolMODBUS / JBUS
Konfigurovatelný vstup
mA a V ve fyzikálních
jednotkách
0 až 50mV (0 až 20mA/odp.2,5Ω)
10 až 50mV (4 až 20mA/odp.2,5Ω)
jiné vst. úrovně a rozsahy
na objednávku
Programovatelná rychlost1200, 2400, 4800, 9600 bit/s
Rozsah stupnice-999 až +9999Všeobecné charakteristiky
Minimální rozsah
stupnice
100 dílkůNapájecí napětí85 až 264 V st,
18 až 28Vst, 20 až 30Vss
Zobrazeníjednotky (xxxx), desetiny (xxx,x),
setiny (xx,xx), tisíciny (x,xxx)
Třída izolaceC podle VDE 0110
A/D převodník50000 bodůMezní teplota
provozní
skladovací

0°C až + 50° C
-20°C až + 70° C
Měřící interval0,5 sTřída krytí podle DIN 40040
čelní panel
svorkovnice

IP65
IP20
Zajištění výstupu -vstupní signál mimo rozsah stupnice nebo porucha
měřící smyčky (přerušení nebo zkrat) zobrazení poruchy a výstup Y1
se uvede do bezpečnostního stavu
Hmotnost100g
Parametry
Rozměry48x48 mm
Napájení85-264V AC
