Elektromagnetický ventil CPE10-M1BH-5L-QS-6

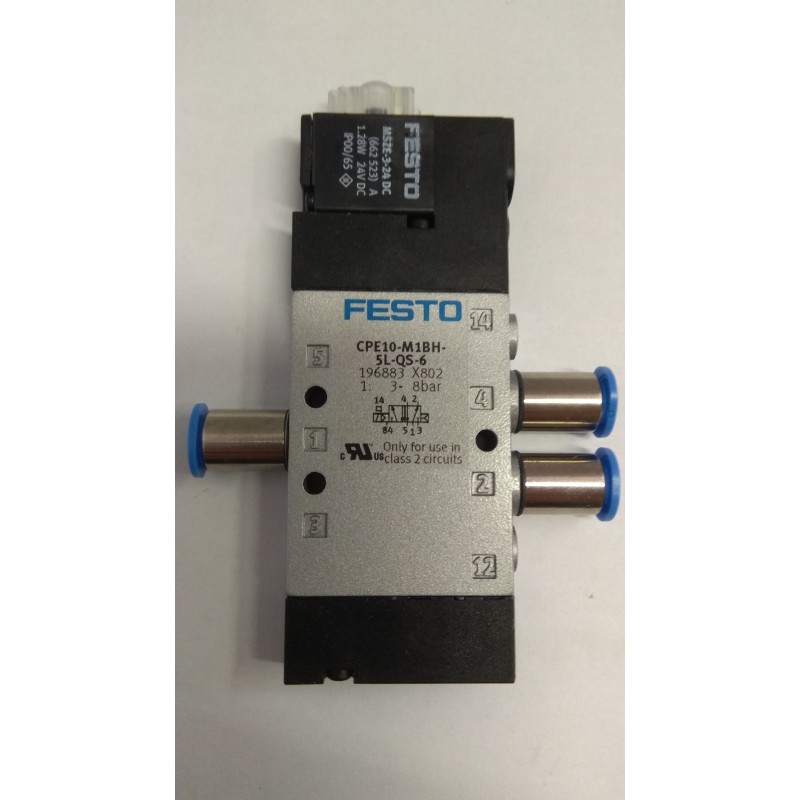

Výprodej Elektromagnetický ventil CPE10-M1BH-5L-QS-6 Zobrazit větší
* obrázek má pouze ilustrační charakter

Nové zboží

Skladem 5 ks

Dodání do 2 pracovních dnů

2595

Druh ventilu: ventil se závity na těle, velikost: 10mm, funkce ventilu: ventil 5/2 (monostabilní), přívod řídícího tlaku: vnitřní, připojení pneumatiky: nástrčné připojení 6mm, elektrická přípojka: připojovací obrazec ZC (metrický šroub), napětí: 24VDC

Více informací

2 595 Kč
3 140 Kč (s DPH)

Poptávka zboží
Elektromagnetický ventil CPE10-M1BH-5L-QS-6

Elektromagnetický ventil CPE10-M1BH-5L-QS-6

Druh ventilu: ventil se závity na těle, velikost: 10mm, funkce ventilu: ventil 5/2 (monostabilní), přívod řídícího tlaku: vnitřní, připojení pneumatiky: nástrčné připojení 6mm, elektrická přípojka: připojovací obrazec ZC (metrický šroub), napětí: 24VDC

* Povinná pole

  nebo  Zrušit

Více informací
Funkce ventilu5/2 monostabilní
Typ ovládáníelektrický
Stavební šířka10 mm
Normální jmenovitý průtok320 l/min
Provozní tlak3 ... 8 bar
Konstrukcepístové šoupě
Typ návratu do původní polohypneumatická pružina
Stupeň krytíIP65
dle IEC 60529
se zásuvkou
PovoleníGermanischer Lloyd
c UL us - Recognized (OL)
Jmenovitá světlost4 mm
Funkce odvětránílze škrtit
Princip těsněníměkký
Montážní polohalibovol.
Pomocné ruční ovládánís příslušenstvím, aretace tlačítkem
Typ řízenínepřímo řízené
Napájení řídicím tlakemvnitřní
Směr prouděnínelze obrátit
Kód ventilové pozicenosič štítků
Volnost před překříženímano
Vypínací čas20 ms
Spínací čas16 ms
Spínací cyklus100% s omezením trvalého proudu
Max. pozitivní zkušební impuls při signálu 01,200 µs
Max. negativní zkušební impuls při signálu 1900 µs
Parametry cívky24 V DC: 1,28 W
Přípustné výkyvy napětí-15 % / +10 %
Provozní médiumstlačený vzduch podle ISO8573-1:2010 [7:4:4]
Upozornění pro provozní a ovládací médiumprovoz s přimazáváním olejem je možný (v jiných režimech se vyžaduje)
Odolnost kmitůmzkouška použití v dopravě se stupněm 2 podle FN 942017-4 a EN 60068-2-6
Odolnost nárazunárazový test stupně 2 podle FN 942017-5 a EN 60068-2-27
Třída odolnosti korozi KBK2 - mírné nároky na odolnost korozi
Teplota média-5 ... 50 °C
Okolní teplota-5 ... 50 °C
Elektrické připojení2 piny
Typ upevněníprůchozí dírou
Připojení odvětrání řídicího tlaku 82M3
Připojení odvětrání řídicího tlaku 84M3
Připojení řídicího tlaku 12M3
Připojení řídicího tlaku 14M3
Připojení pneumatiky 1QS-6
Připojení pneumatiky 2QS-6
Připojení pneumatiky 3M7
Připojení pneumatiky 4QS-6
Připojení pneumatiky 5M7
Upozornění k materiáluve shodě s RoHS
Informace o materiálu těsněníNBR
Informace o materiálu pouzdrahliníkový tlakový odlitek
