Optický snímač WTB8-P2131

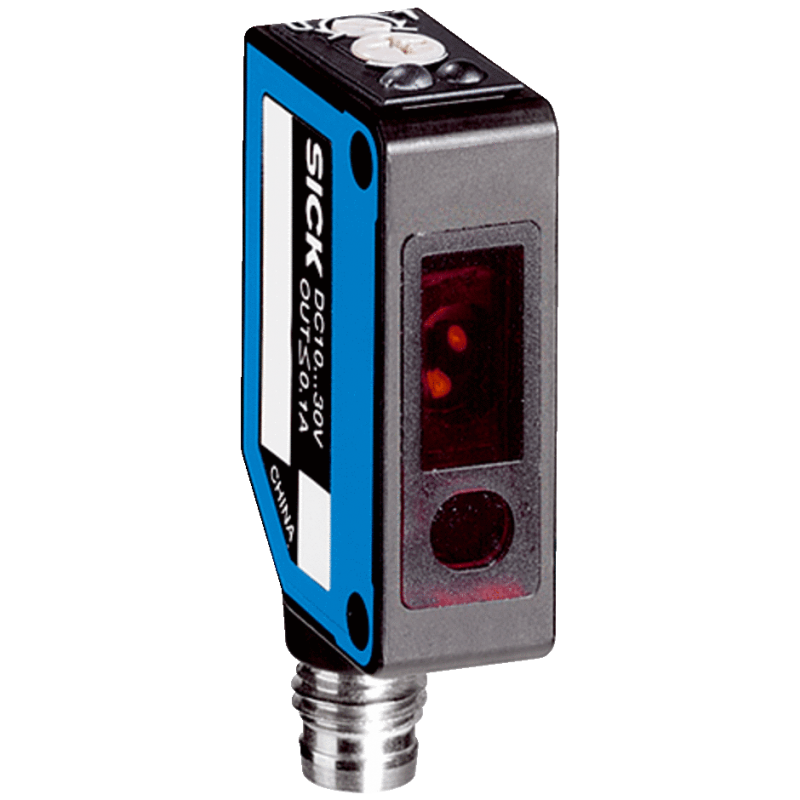

Optický snímač WTB8-P2131 Zobrazit větší
* obrázek má pouze ilustrační charakter

Nové zboží

Skladem u dodavatele

Dodání na dotaz

2118

Napětí: 10-30V DC, spínací vzdálenost: 30-300mm, výstup: PNP, vysílač světla: LED dioda, připojení: konektor M8

Více informací

3 671 Kč
4 442 Kč (s DPH)

Poptávka zboží
Optický snímač WTB8-P2131

Optický snímač WTB8-P2131

Napětí: 10-30V DC, spínací vzdálenost: 30-300mm, výstup: PNP, vysílač světla: LED dioda, připojení: konektor M8

* Povinná pole

  nebo  Zrušit

Více informací
Princip senzoru/detekceReflexní světelný snímač, Zaclonění pozadí
Rozměry (Š x V x H)11 mm x 31 mm x 20 mm
Provedení pouzdra (výstup světla)Ve tvaru kvádru
Snímací vzdálenost max.30 mm ... 300 mm 1)
Snímací dosah40 mm ... 300 mm 1)
Druh světlaViditelné červené světlo
Vysílač světlaLED dioda 2)
Velikost světelného bodu (vzdálenost)Ø 20 mm (300 mm)
Vlnová délka650 nm
NastaveníPotenciometr, 4 otáčky
  • 1) Snímaný materiál s odrazivostí 90 % (vztaženo ke standardní bílé podle normy DIN 5033).
  • 2) Průměrná životnost: 100 000 h při TU = +25 °C.
Napájecí napětí10 V DC ... 30 V DC 1)
Zbytkové vlnění± 10 % 2)
Odběr proudu≤ 30 mA 3)
Spínací výstupPNP
Způsob spínáníSpínání na světlo/tmu
Typ spínání volitelnýNastavitelný, s přepínačem pro spínání na světlo/tmu
Napětí signálu PNP HIGH/LOWCca UV - 1,8 V / 0 V
Výstupní proud Imax.≤ 100 mA
Doba odezvy≤ 0,5 ms 4)
Spínací frekvence1.000 Hz 5)
Způsob připojeníKonektor M8, 3pinový
Ochranné okruhy

A 6)

B 7)

D 8)

Hmotnost10 g
Materiál pouzdraUmělá hmota, ABS, Umělá hmota, PMMA
Materiál, OptikaUmělá hmota, PMMA
KrytíIP67
Obsah dodávkyMontážní úhelník z nerezové oceli (1.4301/304) BEF-W100-A
Teplota okolí provoz–25 °C ... +55 °C
Teplota okolí sklad–40 °C ... +70 °C
  • 1) Limitní hodnoty, ochrana při zkratu v síti max. 8A.
  • 2) Nesmí přesáhnout horní ani dolní mez tolerance Uv.
  • 3) Bez zatížení.
  • 4) Doba průchodu signálu s odporovou zátěží.
  • 5) Při poměru světla a tmy 1:1.
  • 6) A = UV připojení chráněná proti přepólování.
  • 7) B = vstupy a výstupy chráněné proti přepólování.
  • 8) D = výstupy chráněné vůči nadměrnému proudu a zkratu.
