Optický snímač WT23-2P2421

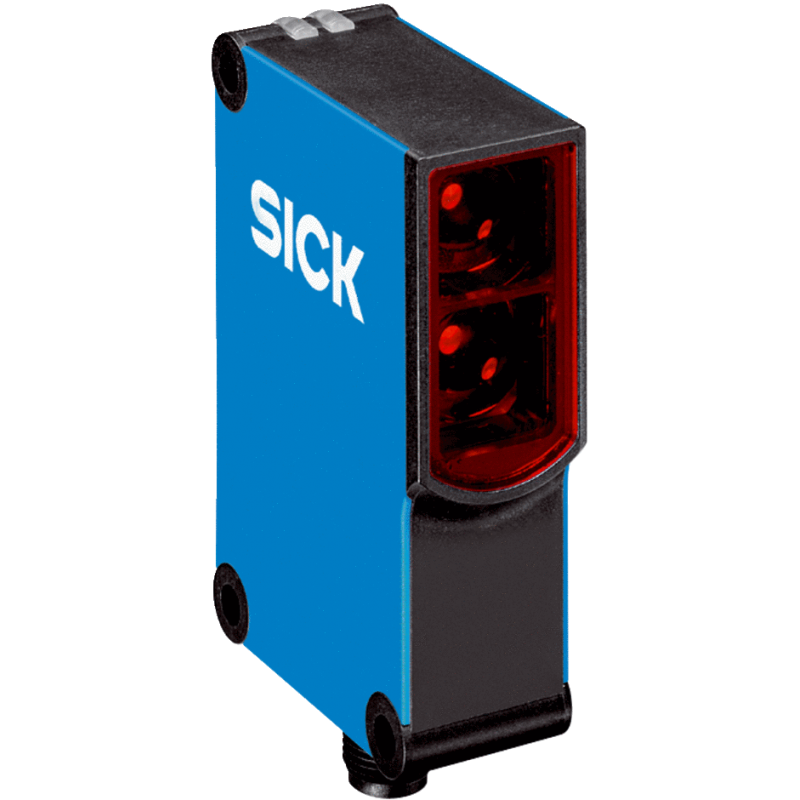

Výprodej Optický snímač WT23-2P2421 Zobrazit větší
* obrázek má pouze ilustrační charakter

Nové zboží

Skladem 15 ks

Dodání do 2 pracovních dnů

2323

Napětí: 10-30V DC, spínací vzdálenost: 50-1000mm, výstup: PNP, vysílač světla: LED dioda, připojení: konektor M12

Více informací

2 323 Kč
2 811 Kč (s DPH)

Poptávka zboží
Optický snímač WT23-2P2421

Optický snímač WT23-2P2421

Napětí: 10-30V DC, spínací vzdálenost: 50-1000mm, výstup: PNP, vysílač světla: LED dioda, připojení: konektor M12

* Povinná pole

  nebo  Zrušit

Více informací
Princip senzoru/detekceReflexní světelný snímač, Zaclonění pozadí
Rozměry (Š x V x H)24,6 mm x 80,6 mm x 54 mm
Provedení pouzdra (výstup světla)Ve tvaru kvádru
Snímací vzdálenost max.50 mm ... 1.000 mm 1)
Snímací dosah100 mm ... 1.000 mm
Druh světlaInfračervené světlo
Vysílač světlaLED dioda 2)
Velikost světelného bodu (vzdálenost)Ø 50 mm (800 mm)
Vlnová délka880 nm
NastaveníPotenciometr
potenciometr
  • 1) Snímaný materiál s odrazivostí 90 % (vztaženo ke standardní bílé podle normy DIN 5033).
  • 2) Průměrná životnost: 100 000 h při TU = +25 °C.
Napájecí napětí10 V DC ... 30 V DC 1)
Zbytkové vlnění≤ 5 Vss2)
Odběr proudu≤ 35 mA 3)
Spínací výstupPNP
Spínací funkceAntivalentní
Způsob spínáníSpínání na světlo/tmu
Napětí signálu PNP HIGH/LOWCca UV –2,5 V / 0 V
Výstupní proud Imax.≤ 100 mA
Doba odezvy≤ 2,5 ms 4)
Spínací frekvence200 Hz 5)
Způsob připojeníKonektor M12, 4pinový
Ochranné okruhy

A 6)

C 7)

D 8)

Třída ochranyII 9)
Hmotnost100 g
Materiál pouzdraABS
Materiál, OptikaUmělá hmota, PMMA
KrytíIP67
Teplota okolí provoz–25 °C ... +60 °C
Teplota okolí sklad–40 °C ... +70 °C
UL-File č.NRKH.E181493 & NRKH7.E181493
  • 1) Limitní hodnoty, ochrana při zkratu v síti max. 8A.
  • 2) Nesmí přesáhnout horní ani dolní mez tolerance Uv.
  • 3) Bez zatížení.
  • 4) Doba průchodu signálu s odporovou zátěží.
  • 5) Při poměru světla a tmy 1:1.
  • 6) A = UV připojení chráněná proti přepólování.
  • 7) C = potlačení rušivého impulzu.
  • 8) D = výstupy chráněné vůči nadměrnému proudu a zkratu.
  • 9) Jmenovité napětí: 50 V DC.
